3-D Modeling for the Marine Industry
derzeit nicht mehr lieferbar!

Im Rahmen der Rhinoceros Advanced Training Series beschäftigt sich die benutzerfreundliche, mehrsprachige Trainings-CD für Fortgeschrittene "3-D Modeling for the Marine Industry" speziell mit dem Thema der Glättung und Erzeugung von Flächen in der Schiffsindustrie.

Schritt für Schritt zum Schiff

Auf über 270 detaillierten Seiten im PDF-Format, aufgegliedert in sechs eigenständigen Tutorials, lernen Sie verschiedene auf das Schiffsdesign zugeschnittene Modellierungsmethoden in Rhinoceros, die mit jedem Tutorial progressiv schwieriger werden.

  • Techniken zur Gewährleistung eines glatten Rumpfes mit einer begrenzten Anzahl von Kontrollpunkten
  • Analytische Techniken zum Bestimmen, ob der Rumpf tatsächlich glatt ist
  • 3D-Kurven aus einer 2D-Linienzeichnung erstellen
  • Abwickelbarer Flächen aus 3D-Kurven loften
  • Verwendung abwickelbarer Flächen, um flache Plattenvorlagen zu erhalten
  • Berechnung der Hydrostatik
  • Linienzeichnungen aus einem fertigen Modell erzeugen
  • Analyse von Flächenverbänden auf geometrische Mängel

Robert McNeel & Associates

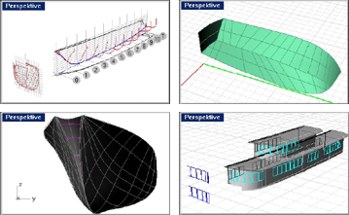

Von links oben nach rechts unten: Ausrichtung der Konstruktionsspanten-Zeichnung für den Kurvenexport. Flächenanalyse des Bootrumpfes. Projizieren der Wasserlinien am temporären Vordersteven. Extrudieren und Trimmen der Deckhausseiten

6 umfangreiche Tutorials

Jede Übungseinheit baut in der Regel auf die vorangegangene Übung auf. Die Arbeitsschritte werden kurz beschrieben, für detaillierte Anleitungen stehen Ihnen zusätzlich anklickbare "Schritt-für-Schritt"-Schaltflächen zur Verfügung.

  • Allgemeines Tutorial:Alles über Glättungstechniken für Kurven und Flächen im Bereich Schiffsdesign
  • 17-Fuß Aluminium-Jolle: Dieses Tutorial konzentriert sich hauptsächlich auf die Generierung abwickelbarer Flächen aus einer Reihe zweidimensionaler Linien
  • 70’ ULDB-Segelschiff: Dieses Tutorial führt Sie in die Methode ein, einen stromlinienförmigen Schiffskörper aus einer Reihe von Parametern zu erzeugen
  • Offshore-Rennmotoryacht: Dieses Tutorial legt seinen Fokus auf die kompliziertere Konstruktion eines Motorbootrumpfes. Hier werden bereits viele in den vorangegangenen Übungen gelernte Schritte praktisch angewendet.
  • Überbau für die Motoryacht: In diesem letzten Kapitel lernen Sie die komplette Herangehensweise, Modellierung und Glättung eines Motorbootüberbaus

Achtung:Diese Übungs-CD setzt grundlegende Kenntnisse in der Verwendung von Rhinoceros, im Loften von Flächen, in der Bearbeitung von Kontrollpunkten sowie in den Grundlagen zum Schiffsdesign voraus!

Inhalt

Neben dem druckbaren PDF-Tutorial beinhaltet die Trainings-CD zahlreiche Rhinoceros 3D-Modelle der vier verschiedenen besprochenen Schiffsarten.

Robert McNeel & Associates

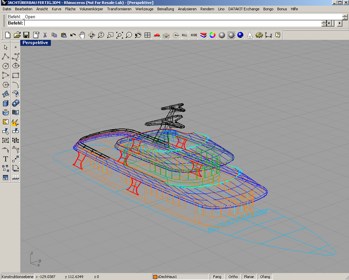

Die letzte der insgesamt sechs Übungseinheiten vermittelt Ihnen die Vorgehensweise und Technik für die Modellierung eines Yachtüberbaus in Rhinoceros
